1. Vara izvēle
Vara caurules ir svarīgs saldēšanas iekārtu izejmateriāls, ko galvenokārt izmanto siltummaiņu un savienotājcauruļu un veidgabalu izgatavošanai. Saldēšanas cauruļu veidgabali pārsvarā ir izgatavoti no vara (purpursarkanām) caurulēm, un parasti izmantotie lodēšanas veidi ir vara-fosfora lodmetāls, sudraba-vara lodmetāls, vara-cinka lodmetāls u.c. Metinot, atbilstoši caurules materiāla īpašībām pareiza lodēšanas veida izvēle un prasmīga darbība, lai nodrošinātu metināšanas kvalitāti.
Lodēšana no vara līdz vara: var izmantot fosfora vara lodmetālu vai fosfora vara lodmetālu ar zemu sudraba saturu, piemēram, 2% vai 5% sudraba bāzes lodmetālu. Šis lodmetāls ir salīdzinoši lēts, tam ir labs risinājums, tiek izmantots blīvēšanas un mitrināšanas process, un tam nav nepieciešama plūsma.
Vara un dzelzs metināšana: var izmantot fosfora vara lodmetālu vai misiņa stieņu lodmetālu, bet var izmantot arī atbilstošu plūsmu, piemēram, boraksu, borskābi vai jauktu borskābes plūsmu.
2. Metināšanas operācija
Izmantojiet smilšpapīru, lai noņemtu taukus, oksīdus, traipus un putekļus no savienojuma daļā ievietotās vara caurules virsmas. Vara caurule tiek ievietota metinātajā daļā. Cauruļvada metināšanai nepieciešams, lai neitrālās liesmas garums parasti ir 20-30cm. Ja gāzes izplūde ir lielāka par skābekļa izvadi, tiks ģenerēta karbonizēta liesma, kas nav piemērota metināšanai. Izmantojiet metināšanas degli, lai sildītu vara caurules saskarni.
Pēc tam vienmērīgi uzsildiet metināto cauruli, līdz metināšanas pieslēgvieta ir tumši sarkana, ievietojiet metināšanas stieni un lieciet izkausētajam metināšanas stieņam aptīties ap metināšanas portu ilgāk par 0,8 cm, lai noņemtu metināšanas stieni, un pārtrauciet karsēšanu, kad cietlodēšanas pildvielas metāls ir pilnībā izkusis.

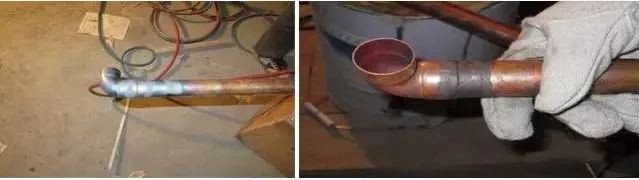

Pēc dažām minūtēm starp lodēšanas beigām noslaukiet savienojuma daļu ar mitru drānu. Tas var ne tikai stabilizēt metināto daļu, bet arī noņemt izdedžus uz metināšanas virsmas, lai novērstu koroziju. Parastajām šuvēm pēc metināšanas jābūt bez porām, plaisām un saplūšanas trūkuma.
3. Metināšanas bieži sastopamo defektu analīze

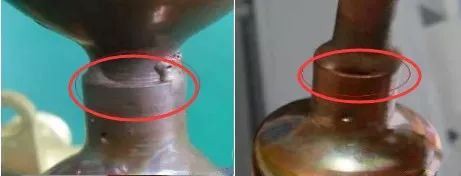

1). Metināšanas spuldze
Metināšanas īpašības:Lodmetāls izplūst no lodēšanas šuves un veido uzkrāšanos.
Veidošanās iemesls:
A. Metināšanas termiskā efektivitāte ir pārāk liela;
B. Lodēšanas daudzums ir pārāk liels vai uzklāšanas metode ir nepareiza;
C. Metināšanas laikā metinātās šuves neatrodas vienā līmenī;
Piesardzības pasākumi:
A. Karsēšanas laikā pagrieziet metināšanas degli uz priekšu un atpakaļ, lai novērstu lokālu pārkaršanu;
B. Lai pievienotu lodmetālu, bīdiet pa metinājuma šuvi no sildīšanas pozīcijas aizmugures;
C. Metināšanas daļas ir novietotas stabili.
2). Zemāks
Funkcijas:Metinātās šuves mala liesmas ietekmē izdegusi sapuvusi, taču līdz galam tā nav izdegusi, un apdegusi pati caurules siena.
Veidošanās iemesls:
A. Metināšanas termiskā efektivitāte ir pārāk liela
B. Sildīšanas metode ir nepareiza.
Piesardzības pasākumi:
A. Izmantojiet liesmu kā neitrālu metināšanu.
B. Liesma šūpo metināšanas degli uz priekšu un atpakaļ, lai izvairītos no koncentrētas uzkaršanas.
3). Pārdegšana vai korozija
Funkcijas:Oksīds uz savienojuma virsmas pēc metināšanas dabiski nokrīt lielos gabalos. Pēc tam, kad savienojums ir tīrs, uz savienojuma virsmas ir melnas bedrītes.
Veidošanās iemesls:
A. Metināšanas termiskā efektivitāte ir pārāk augsta (temperatūra ir pārāk augsta);
B. Metināšanas laiks ir pārāk garš.
C. Izmantojiet oksidējošu liesmas metināšanu.
D. Atkārtota metināšana (remontmetināšana)
Piesardzības pasākumi:
A. Neitrālas liesmas metināšana;
B. Neatkārtojiet metināšanu.
4). Trahoma
Raksturlielumi:Metinātajā šuvē ir piemaisījumi, kā rezultātā metinājuma virsmā veidojas dziļi caurumi.
Veidošanās iemesls:
A. Uz paša lodēšanas vai parastā metāla ir eļļas traipi, piemaisījumi vai oksīda plēve.
B. Metināšanas šuves temperatūra ir pārāk augsta, izraisot fosfora iztvaikošanu lodmetālā.
C. Sildīšanas ātrums ir pārāk liels.
Piesardzības pasākumi:
A. Nodrošināt lodmetāla un parastā metāla tīrību;
B. Metināšanas efektivitāte ir atbilstoša, lai gāzi, kas izšķīdina augstas temperatūras izkusušo baseinu, varētu efektīvi izvadīt, kad metināšana sacietē.
5). Stomata
Īpašības: Nepietiekams sildīšanas laiks, gāze šķidrajā šuves metālā pilnībā neizplūst, un uz virsmas vai iekšpusē veidojas caurumi.
Veidošanās iemesls:
A. Šķiedru materiāls vai pamatmateriāls pats par sevi ir eļļains vai oksidēts;
B. Metināšanas ātrums ir pārāk ātrs, un metināšanas procesā esošā gāze tiek efektīvi izvadīta;
C. Liesma ir reducējoša liesma, kas rada reducējošus ūdeņraža caurumus;
Piesardzības pasākumi:
A. Nodrošiniet pamatmateriāla šķiedras tīrību;
B. Izvēlieties neitrālu liesmas metināšanu ar mērenu ātrumu.
6). Sadeg cauri
Funkcijas:Metinātā šuve tiek sadedzināta un iekļuvusi šuves tuvumā
Veidošanās iemesls:
A. Nekvalificēta darbība, metināšanas degļa nekustināšana;
B. Nepareiza liesmas regulēšana un nevienmērīga temperatūras kontrole;
Piesardzības pasākumi:
A. Šūpiniet metināšanas degli uz priekšu un atpakaļ metināšanas laikā, lai novērstu pārkaršanu;
B. Izvēlieties neitrālas liesmas savienojumu.
7). Plaisas
Īpašības: plaisas lodētajos savienojumos ietver parastā metāla plaisas un cietlodēšanas plaisas. Parastā metāla un lodēšanas šuves mehāniskās īpašības samazinās, un paliekošā sprieguma ietekmē rodas plaisas.
Veidošanās iemesls:
A. Fosfora saturs lodmetālā ir pārāk augsts, un materiāla stingrība ir novājināta;
B. Vara aukstā saraušanās ātrums ir acīmredzams, un atlikušais termiskais spriegums izraisa plaisas;
Piesardzības pasākumi:
A. Izmantojiet elektrodus ar labāku savienojuma veiktspēju;
B. Rūdīšanas apstrāde novērš atlikušo stresu.
8). Metināšanas šuves noplūde
Funkcijas:Metinātā šuve ir nepilnīga, dažas pozīcijas nav pilnībā sapludinātas visā šuvē, un metinātajā šuvē ir noplūdes kanāls.
A. Veidošanas iemesls:liesmas cietlodēšanas metināšanas siltuma padeve ir pārāk maza;
B. Lodēšanas laikā temperatūra nav vienmērīga;
C. Uz metinātās šuves virsmas ir netīrumi, piemēram, oksīda āda un eļļas traipi.
Piesardzības pasākumi:
A. Vienota apkure;
B. Sildiet apstrādājamo priekšmetu ar liesmu un pievienojiet to, kad sagatave ir tumši sarkana.
9). Preventīvie pasākumi
Metināšana:
A. Lodēšanas un karsēšanas procesā metināšanas deglis šūpojas uz priekšu un atpakaļ pie daļas, kas jāuzsilda, un nav pieļaujama fiksēta punkta sildīšana;
B. Pievienojot lodmetālu, lodēt jāpievieno no liesmas sildīšanas virziena aizmugures;
C. Metinot, sprausla nedrīkst būt pārāk tuvu sagatavei, pretējā gadījumā to būs viegli rūdīt;
D. Lodējot sarkano varu, parasti vispirms uzsildiet ievietošanas cauruli, lai caurule būtu cieši pieguļoša, un pēc tam centrāli uzsildiet ārējo cauruļvadu.
Metināšana pabeigta:
Termiskās izplešanās un saraušanās attiecība starp savienotajām sagatavēm ir atšķirīga. Metināšanas procesā starp savienojamajām sagatavēm rodas iekšējais spriegums. Pēc metināšanas ir nepieciešama rūdīšana, lai novērstu iekšējo spriegumu starp metināšanas sagatavēm.
Rūdīšanas darbības metode:
Pēc sagataves metināšanas, kad temperatūra nokrītas līdz 200 grādiem -300 grādiem, rūdiet metināšanas malu 30 mm robežās. Rūdīšanas laikā izmantojiet ārējo liesmu, lai ātri slaucītu metināšanas degli uz priekšu un atpakaļ savienojuma vietā, un nekarsējiet noteiktā punktā. Katra apstrādājamā detaļa turpinās (3-5) apmēram sekundes
